一般我們只知道步進電機的步距角是多少度，只知道一個具體的數值，而且在電機不變的情況下，它是無法改變的。但是卻不知道它到底怎么來的，真的是固定值還是說可以通過什么方式得到呢？下面我就帶你來揭曉：

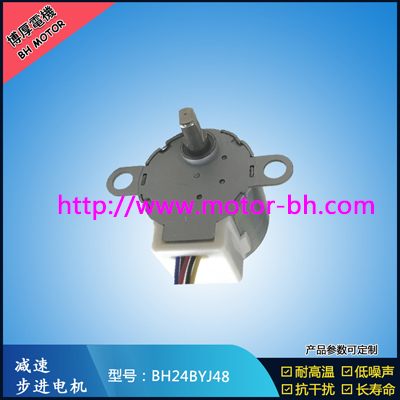

24BYJ48(0)jpg

其實步進電機的步距角是可以通過公式直接計算出來的，它并不是永遠都是一個值的，那到底怎么計算出來的呢？

步距角=360°/相數*齒數*拍數/相數 即θ=360°/m*z *n/m m為相數，z為齒數 ，n為拍數

eg：24BYJ48的步距角θ=360°/4*8*8/4=5.625° 35BYJ46的步距角θ=360°/4*6*8/4=7.5°

看到這里，想必大家也都了解了電機的步距角的計算方法了，希望對大家選型有所幫助！

本文出自東莞市博厚電機有限公司，東莞市博厚電機有限公司專業研發，生產微型步進電機的廠家，歡迎需要的朋友來電咨詢，電話：0769-82181380/唐生：13829170860
