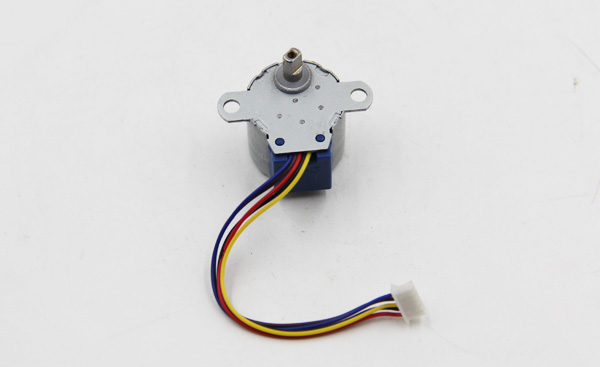

步進電機作為一種數字式執行元件，在運動控制系統中得到廣泛的應用。許多用戶朋友在使用步進電機的時候，感覺電機工作時有較大的發熱，心存疑慮，不知這種現象是否正常。實際上發熱是步進電機的一個普遍現象，但怎樣的發熱程度才算正常，以及如何盡量減小步進電機發熱呢?

    首先，要了解步進電機為什么會發熱對于各種步進電機而言，內部都是由鐵芯和繞組線圈組成的。繞組有電阻，通電會產生損耗，損耗大小與電阻和電流的平方成正比，這就是我們常說的銅損，如果電流不是標準的直流或正弦波，還會產生諧波損耗;鐵心有磁滯渦流效應，在交變磁場中也會產生損耗，其大小與材料，電流，頻率，電壓有關，這叫鐵損。銅損和鐵損都會以發熱的形式表現出來，從而影響電機的效率。步進電機一般追求定位精度和力矩輸出，效率比較低，電流一般比較大，且諧波成分高，電流交變的頻率也隨轉速而變化，因而步進電機普遍存在發熱情況，且情況比一般交流電機嚴重。再者，將步進電機發熱控制在合理范圍內電機發熱允許到什么程度，主要取決于電機內部絕緣等級。內部絕緣性能在高溫下(130度以上)才會被破壞。所以只要內部不超過130度，電機便不會損壞，而這時表面溫度會在90度以下。所  以，步進電機表面溫度在70-80度都是正常的。

    簡單的溫度測量方法有用點溫計的，也可以粗略判斷：用手可以觸摸1-2秒以上，不超過60度;用手只能碰一下，大約在70-80度;滴幾滴水迅速氣化，則90度以上了；當然也可以用測溫槍來檢測。第三，步進電機發熱隨速度變化的情況采用恒流驅動技術時，步進電機在靜態和低速下，電流會維持相對恒定，以保持恒力矩輸出。速度高到一定程度，電機內部反電勢升高，電流將逐步下降，力矩也會下降。因此，因銅損帶來的發熱情況就與速度相關了。靜態和低速時一般發熱高，高速時發熱低。
