步進電機伴侶---驅動器

作者：編輯：來源：發布日期： 2020.08.22

信息摘要：

步進電機我們一般都知道不能直接接電源，需要通過控制器來驅動，單控制器是如何工作的呢？電話：0769-82181380

步進電機不能直接連到電源上工作，使用專用的步進電動機驅動器。驅動器由脈沖發生控制單元、功率驅動單元、保護單元等組成。驅動單元與電機直接接合，也可理解成電機微機控制器的功率接口。但又是如何實現驅動控制的呢？如下：

供給脈沖→脈沖混合電路→加減脈沖分配電路→加減速電路→環形分配器→功率放大器→至步進電機繞組

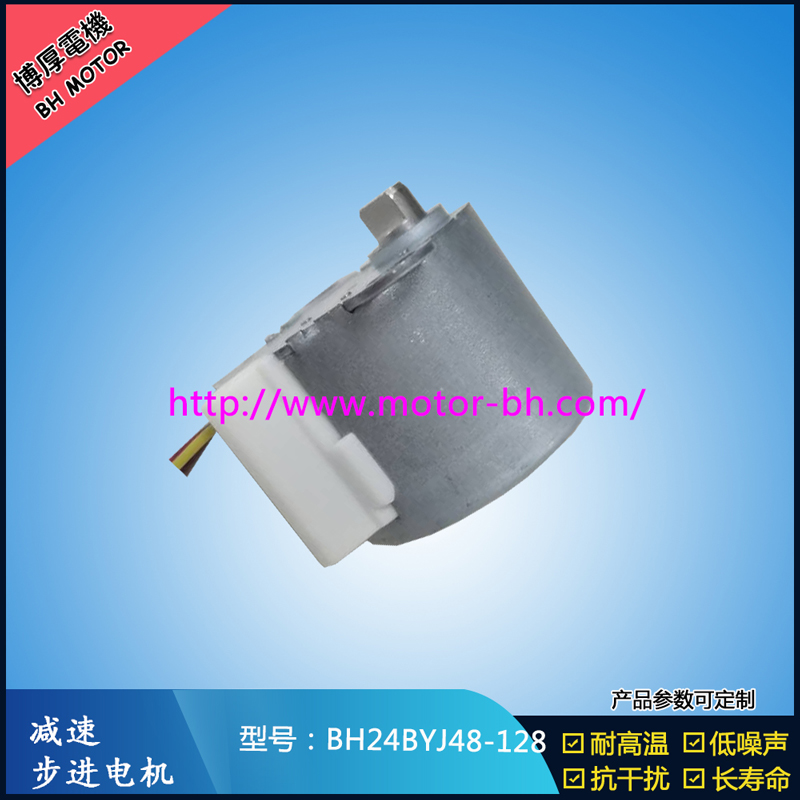

24BYJ48-128(0)jpg

1、脈沖混合電路：將脈沖進給、手動回、誤差補償?shù)然旌蠟檎蚧蜇撓蛎}沖進給信號；

2、加減脈沖分配電路：將同時存在正向或者負向脈沖合成為單一方向的供給脈沖；

3、加減速電路：調整脈沖為符合步進電機加減速特性的脈沖，頻率的變化要平穩，加減速具有一定的時間常數；

4、環形分配器：將通過的脈沖轉換成控制控制步進電機定子繞組通、斷電的電平信號；

5、功率放大器：環形分配輸出器輸出的mA級電流進行功率放大，一般由前置放大器和功率放大器組成。

本文出自東莞市博厚電機有限公司，東莞市博厚電機有限公司專業研發生產微型步進電機的廠家，歡迎隨時來電咨詢，電話：0769-82181380/唐生 13829170860,

注如有侵權請聯系刪除
